O atendimento compulsório dos requisitos legais da Norma regulamentadora NR-13 é uma necessidade de todas as empresas que possuem, em suas instalações, equipamentos submetidos a pressão interna ou externa que atendam a nova redação da NR-13 estabelecida pela Portaria n˚ 594 de 28/04/2016 no seu item 13.2.1.

A IBNDT desenvolveu uma metodologia de inspeção e montagem de toda documentação legal priorizando a segurança operacional do equipamento, ou seja, sua integridade.

Ofertamos um conjunto de ensaios não destrutivos com custo de aplicação reduzido, pois não necessita a retirada de tinta, minimiza a retirada de isolamentos técnicos e reduz o tempo de parada do equipamento. Este escopo permite adoção de práticas de Engenharia focadas em respostas rápidas, ações de manutenção e redução de custos durante o processo de adequação.

Podemos ofertar ao cliente a contratação “turnkey”, pois dominamos todas as fases deste processo.

RESUMO DAS ATIVIDADES DESENVOLVIDAS NO PROCESSO DE ADEQUAÇÃO

1º FASE: Classificação de Vasos de Pressão, em categorias, com base no tipo de fluido e potencial de risco, conforme o item 13.5.12 da NR 13;

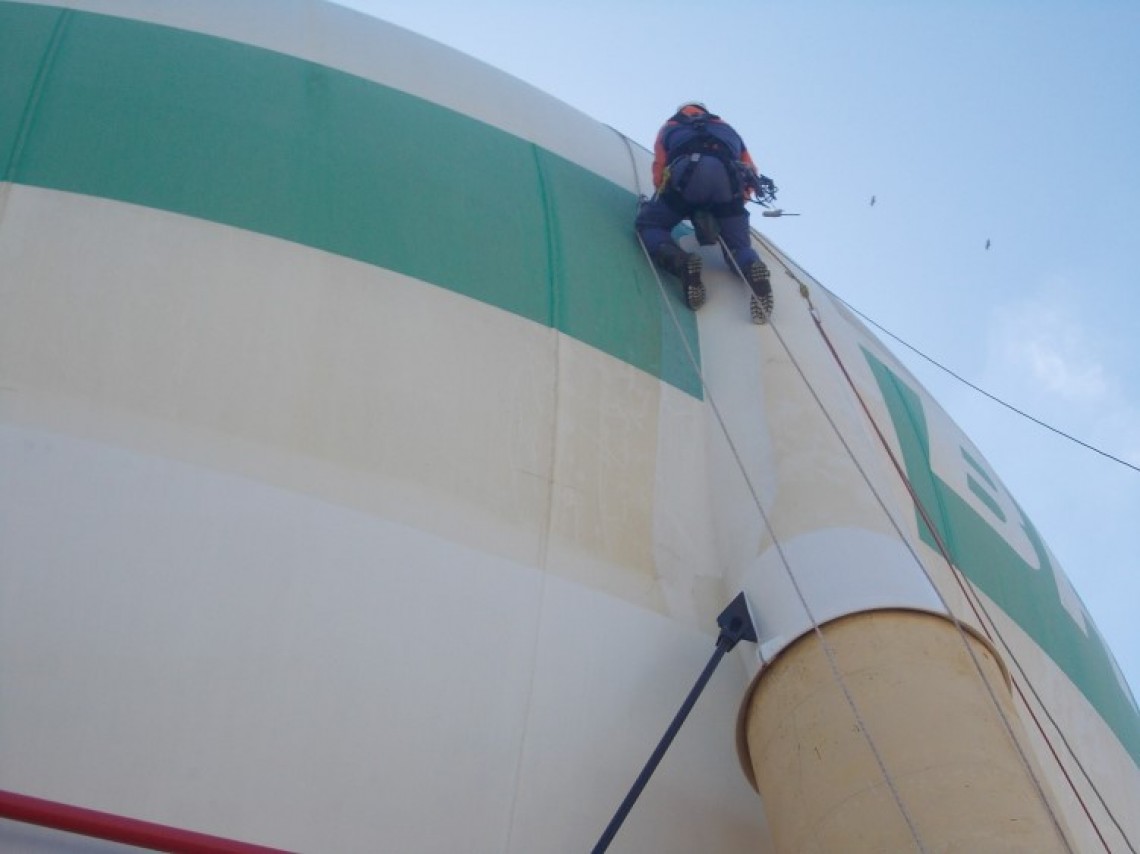

2º FASE: Inspeção Ultrassônica visando definir o perfil de espessura do costado e tampos e realização da inspeção visual externa (conforme item 13.5.4.1), através de Chek-list apropriado garantindo a verificação e registro dos principais itens do vaso de pressão;

3º FASE: Verificação da Memorial de Cálculo visando estabelecer a P.M.T.A. (Pressão Máxima de Trabalho Admissível) dos vasos de pressão. Quando aplicado estabelecemos a PMTA para: camisas, serpentinas, tubos (trocadores) etc;

4º FASE: Elaboração de “As built” de Vasos de Pressão em folha padrão A3, se aplicável.

5º FASE: Montagem do Prontuário do Vaso de Pressão, conforme item 13.5.1.6 da NR-13;

6º FASE: Inspeção Visual interna (conforme item 13.5.4.1),   com emissão do registro gráfico. Ensaios não destrutivos são estabelecidos pelo PH da IB-NDT para garantir a integridade física do equipamento.

7º FASE: Fabricação de placas de identificação (conforme item 13.5.1.4), em aço inoxidável AISI 304 e a faixa adesiva p/ categorização (conforme item 13.5.1.5);

Documentação fornecida :

• Prontuário;

• Folha de dados do equipamento;

• Memória de cálculo para determinação ou atualização da PMTA;

• Desenho “as built”;

• Folha de revisão da placa de identificação;

• Placa de identificação em aço inox 304;

• Plano de inspeção;

• Relatório com croqui de medição de espessura;

• Faixa de categorização;

• Relatório de inspeção técnica de segurança inicial, extraordinária ou periódica;

• Anotação no Livro do registro de segurança;

• Projeto de instalação de vaso de pressão em A3 ou A4;

• Certificado de Calibração de válvula de segurança;

• Certificado de Calibração de instrumentos de controle;

• ART – Anotação de responsabilidade técnica no CREA;

ANÁLISE DE RISCO PARA ESPECIFICAÇÃO DE DISPOSITIVO DE SEGURANÇA

O atendimento ao item 13.6.2 alínea “a” é obrigatório para todo o vaso de pressão, porém a instalação de dispositivos de segurança sem análise prévia pode acarretar em problemas muito maiores que o atual. A IB-NDT elaborada essa especificação identificando a necessidade de instalação do dispositivo de segurança, o local de instalação, otimização para proteção de mais equipamentos, atendimento aos requisitos de processo onde o equipamento está instalado e as condições de emergência ou manutenção que o equipamento está submetido. Todos estes requisitos devem ser especificados por equipe multidisciplinar, softwares para auxílio nos cálculos de área de orifício e ferramentas de análise de riscos consagradas.
