Medição de Espessura A-SCAN e B-SCAN

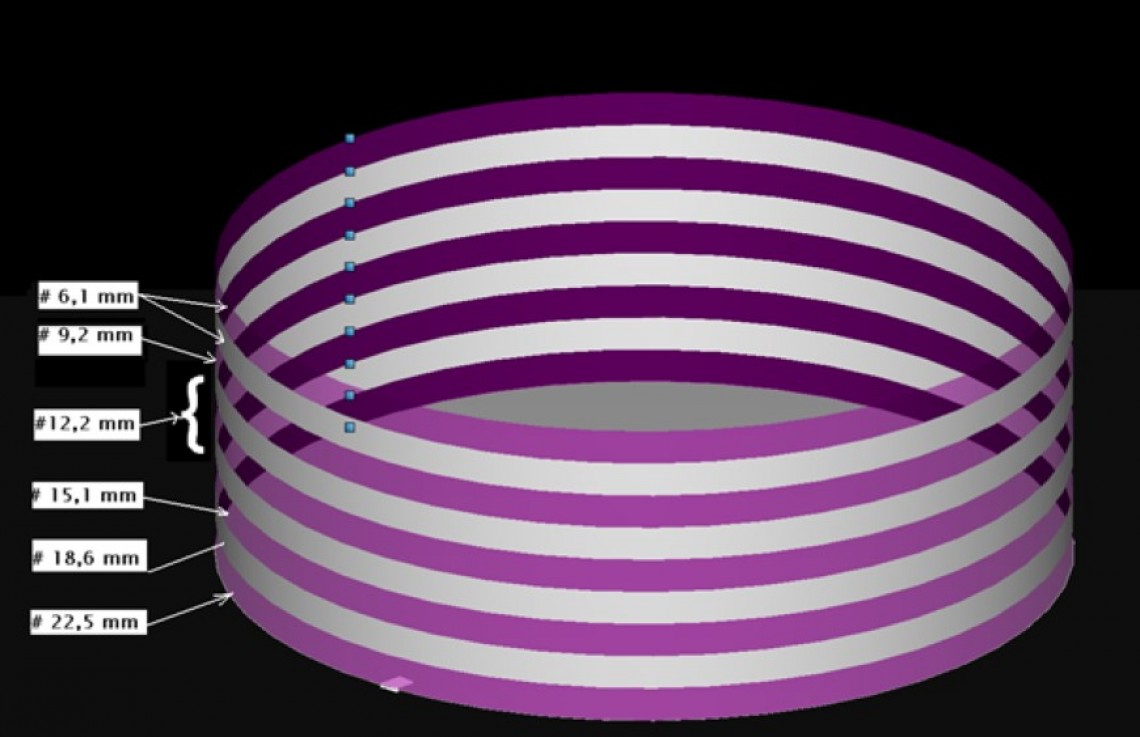

Método de ensaio não destrutivo convencional utilizado para medição de espessura e mapeamento de corrosão de forma simplificada.

A Visão em B-scan trata-se de visualização do corte transversal da peça de teste ao longo de um único eixo.

A representação gráfica da profundidade é gerada com um único valor de espessura, medido linearmente ou através de encoder, neste caso, irá correlacionar o valor mensurado com uma coordenada, determinado a largura média do alvéolo. Os dados de ultrassom correlacionados com a posição atual do transdutor permitem a visualização proporcional que será representada graficamente e permitem, também, a correlação e controle de dados de áreas específicas da peça inspecionada. Este posicionamento do segmento é feito tipicamente através da utilização de dispositivos eletromecânicos conhecidos como codificadores. Estes codificadores são usados em dispositivos de sistema de rastreamento manual ou automáticos que movem o transdutor por um escâner programável controlado por motor. De qualquer modo, o codificador registra a localização de cada aquisição de dados em relação a um rastreamento padrão definido pelo usuário e resolução de índice.

A IB-NDT possui pessoal e procedimentos aplicáveis para realização deste ensaio em até 280˚C.
