Tomografia em Concreto

O mercado nacional sempre apresentou uma preocupação crescente com a determinação do estado da deterioração e das condições de segurança das estruturas de concreto.

As práticas de END´s mais confiáveis necessitam danificar a estrutura, quando não, avaliam o concreto pontualmente.

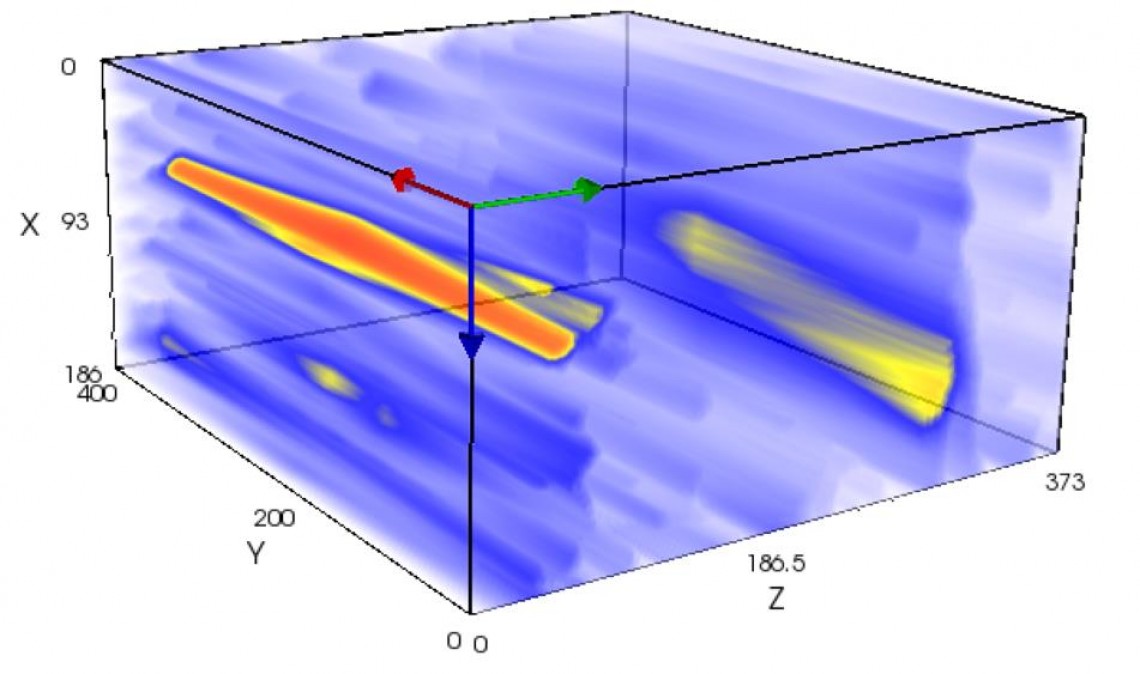

A IBNDT trouxe para o Brasil uma exclusiva técnica de ultrassom tipo Phasead Array em 3D que permite identificar descontinuidades com visualização volumétrica (3D).

Este tipo de ensaio permite acompanhar a evolução de uma série de parâmetros importantes relacionados à porosidade e fissuração do material. Através da utilização sistemática destes ensaios, é possível monitorar o estado de um concreto durante toda a sua vida, gerando informações muito mais ricas do que as obtidas em ensaios realizados apenas no momento da execução das mesmas.

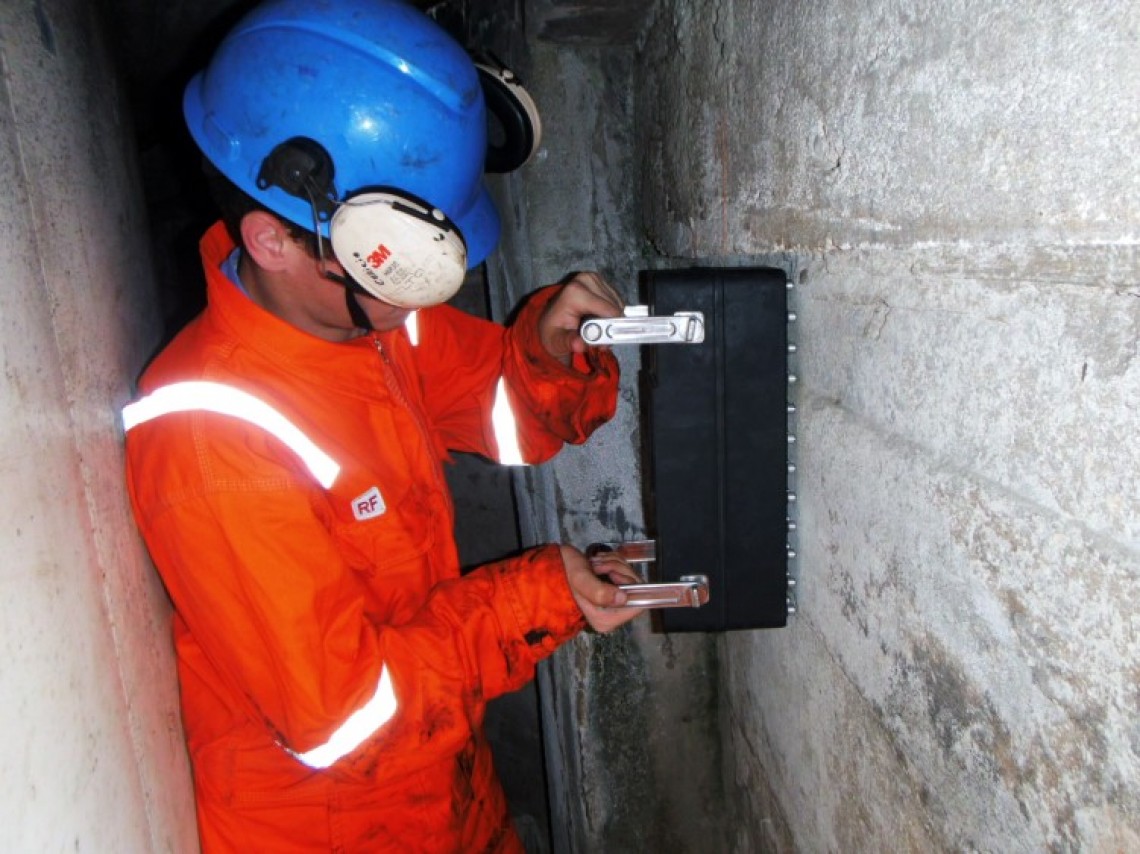

Tomógrafo para concreto é um bloco de medição totalmente autônomo, que é usado para coletar e processar os dados recebidos tomograficamente. O bloco de medição contém uma matriz de antena de 48 (12 blocos com 4 elementos cada) transdutores de onda transversal em banda larga de baixa frequência com ponto de contato seco e pontas de cerâmica resistentes a desgaste. Isso proporciona seu longo uso em superfícies ásperas/rugosas sem aplicação de líquido de contato. Cada transdutor tem uma suspensão de mola independente, que permite a realização do monitoramento em superfícies ásperas.

O PHASEAD ARRAY 3D PARA CONCRETO pode ser usado em:

•    Medição de espessura com contato em um só lado;

•    Determinação da uniformidade do concreto;

•    Identificar e dimensionar existência de fissuras;

•    Estimativa da resistência à compressão do concreto através da velocidade de propagação do som;

•    Monitoramento da evolução da resistência;

•    Avaliação da deterioração do concreto;

•    Avaliação de danos acarretados pelo fogo;

•    Falhas em revestimento de tuneis;

•    Dimensionamento da armadura de vigas e colunas;

•    Localização e mapeamento de dutos em concreto;

APLICAÇÕES

1.    Torres Eólicas;

2.    Instalações prediais;

3.    Tanques de concreto;

Download informações Tomografia em Concreto

IBNDT_TOMOGRAFIA_CONCRETO_2017.pdf - (1536496 bytes)
Inserido em 21/01/2021
Download
