Memória de Cálculo de Tanques de Armazenamento

A inspeção em Tanques de Armazenamento deve ser subsidiada por uma análise dos elementos estruturais e condições operacionais que norteiam a operação deste equipamento. Em geral os Tanques operam com substâncias inflamáveis, que ao longo do dia, são retiradas e inseridas no tanque, gerando a inserção de oxigênio em seu interior, através dos sistemas de alívio, acarretando em constantes atmosferas explosivas que podem ser incendiadas pela própria condição operacional. Por isso não basta apenas avaliar as espessuras residuais!

A IB-NDT recomenda aos seus clientes a realização das seguintes análises:

  1. Cálculo da Capacidade da Bacia de contenção;

  2. Dimensionamento da Câmara de espuma;

  3. Cálculo das espessuras mínimas do teto, costado, fundo e demais componentes. Este cálculo permite projetar a vida útil residual (VUR) para perda de espessura;

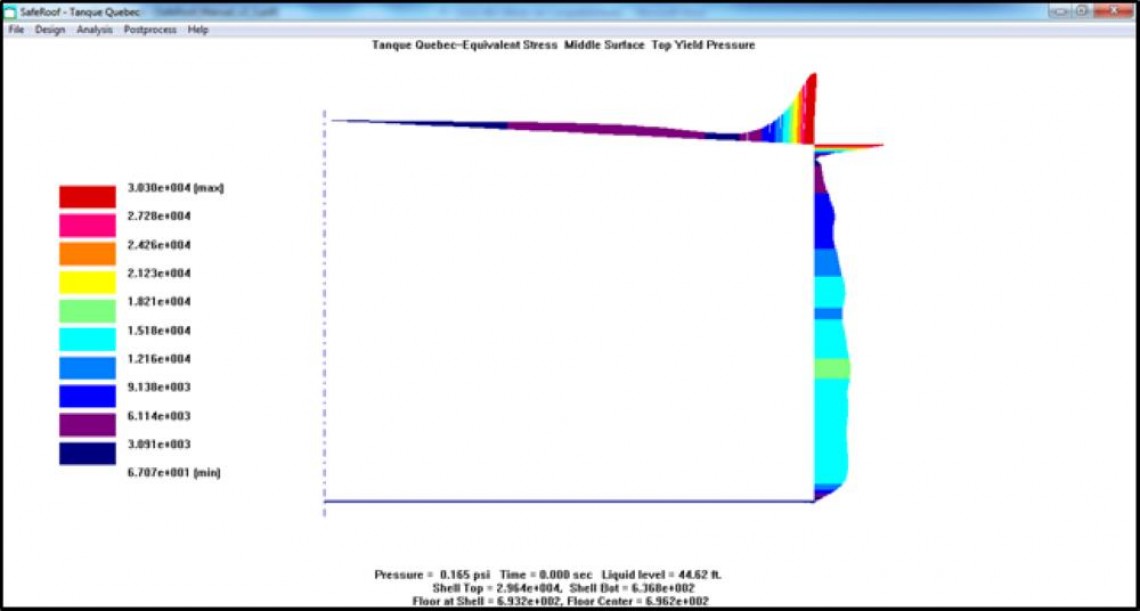

  4. Análise de resistência mecânica da solda frágil (ligação do teto e costado) e anel de compressão. Este cálculo determina a área de abertura necessária para exaustão dos gases, da solda frágil em caso de colapso do tanque;

  5. Análise de tensões do cordão de solda de ligação do fundo. Este cálculo valida que as tensões para rompimento do cordão de solda frágil (ligação do costado com o teto) serão menores que as tensões para romper a solda inferior, desta forma, impedindo o rompimento da solda do fundo, o que acarretaria no agravamento dos danos;

  6. Análise da velocidade limite de enchimento para evitar descargas elétricas estáticas na transferência de produtos inflamáveis e com isso a ignição de conteúdo inflamável no interior do Tanque, durante as operações de carregamento e descarregamento;

  7. Análise dos dispositivos de alívio de pressão e vácuo para regime normal de operação e emergência;

  8. Quantificação do risco quanto a queda de Raios com base na efetividade dos sistemas de proteção contra descargas atmosféricas existentes na instalação do cliente;

Os cálculos acima são realizados com base nos diplomas técnicos abaixo:

  1. NFPA 780 -  Standard for the installation of lightning protection systems;

  2. ISO 28300 - Petroleum, petrochemical and natural gas industries - Venting of atmospheric and low-pressure storage tanks;

  3. API 650 - Welded Steel Tanks for Oil Storage;

  4. API 620 - Design and Construction of Large Welded Low - Pressure Storage Tanks;

  5. API RP - Protection Against Ignitions. Arising Out of Static, Lightning, and Stray Currents;

  6. API 2000 - Venting Atmospheric and Low-pressure Storage Tanks;

  7. ABNT NBR 5419 – Proteção de Estruturas contra descargas atmosféricas;

  8. NBR 17505 Armazenamento de líquidos inflamáveis e combustíveis;
