O ensaio de ACFM (ALTERNATING CURRENT FIELD MEASUREMENT) é uma técnica de inspeção eletromagnética que permite identificar e dimensionar trincas sob superfícies pintadas em materiais condutores.

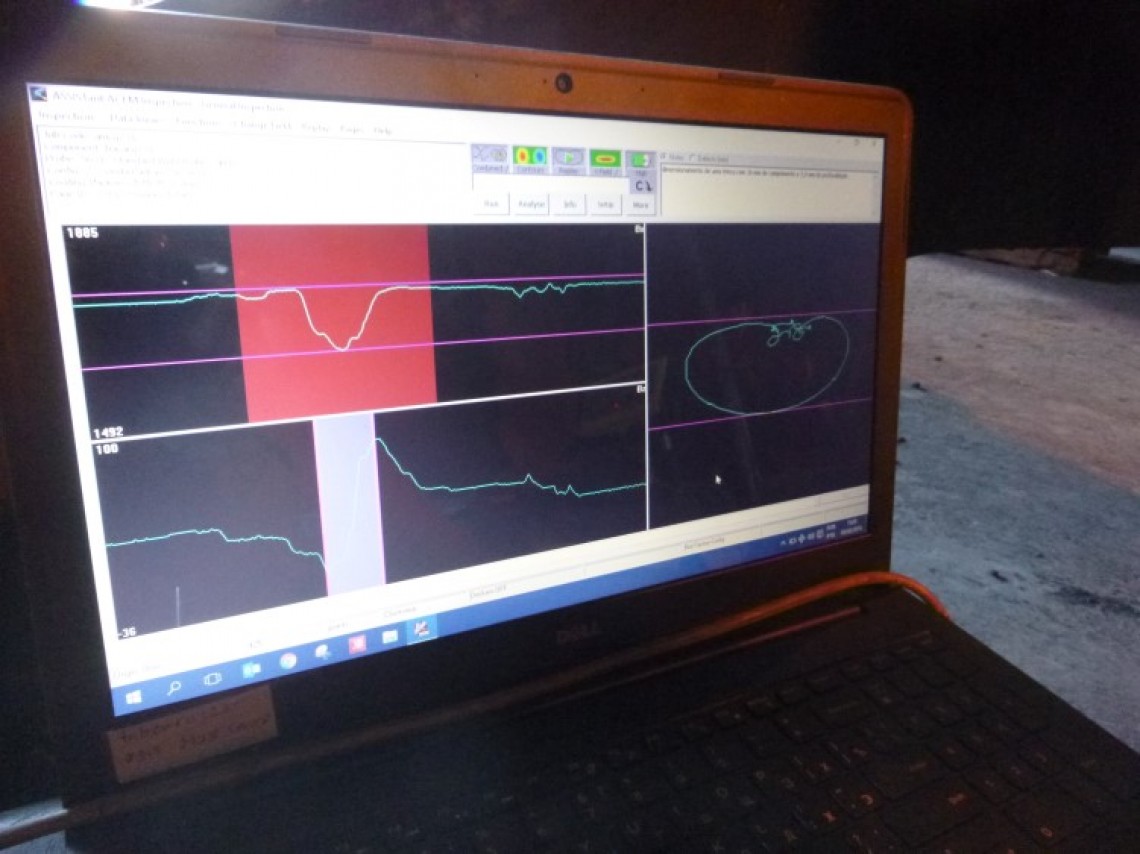

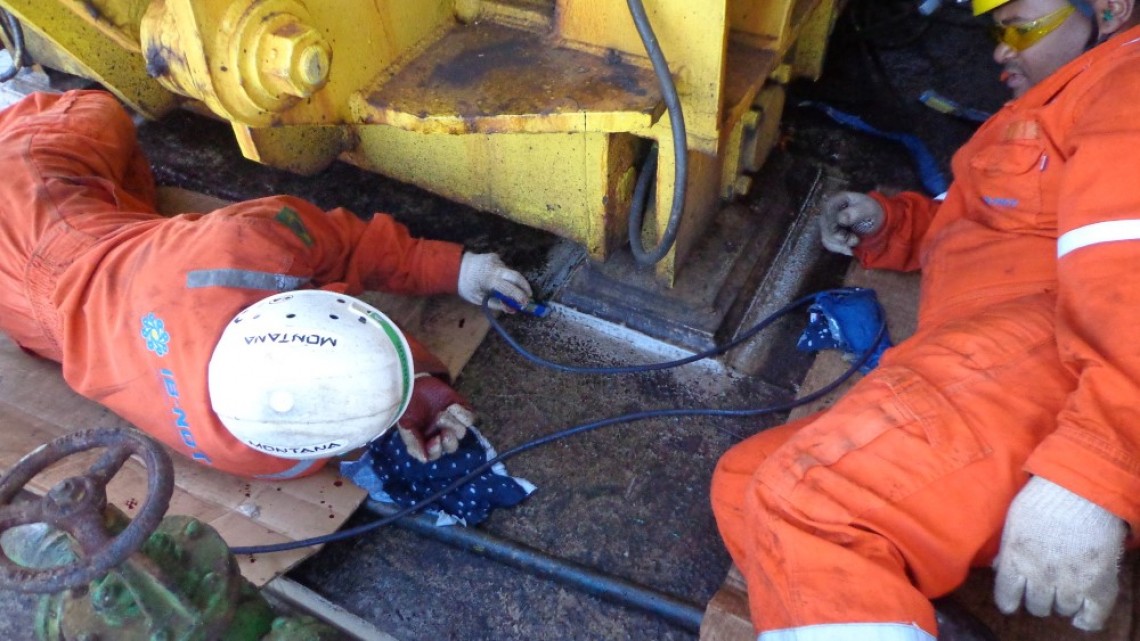

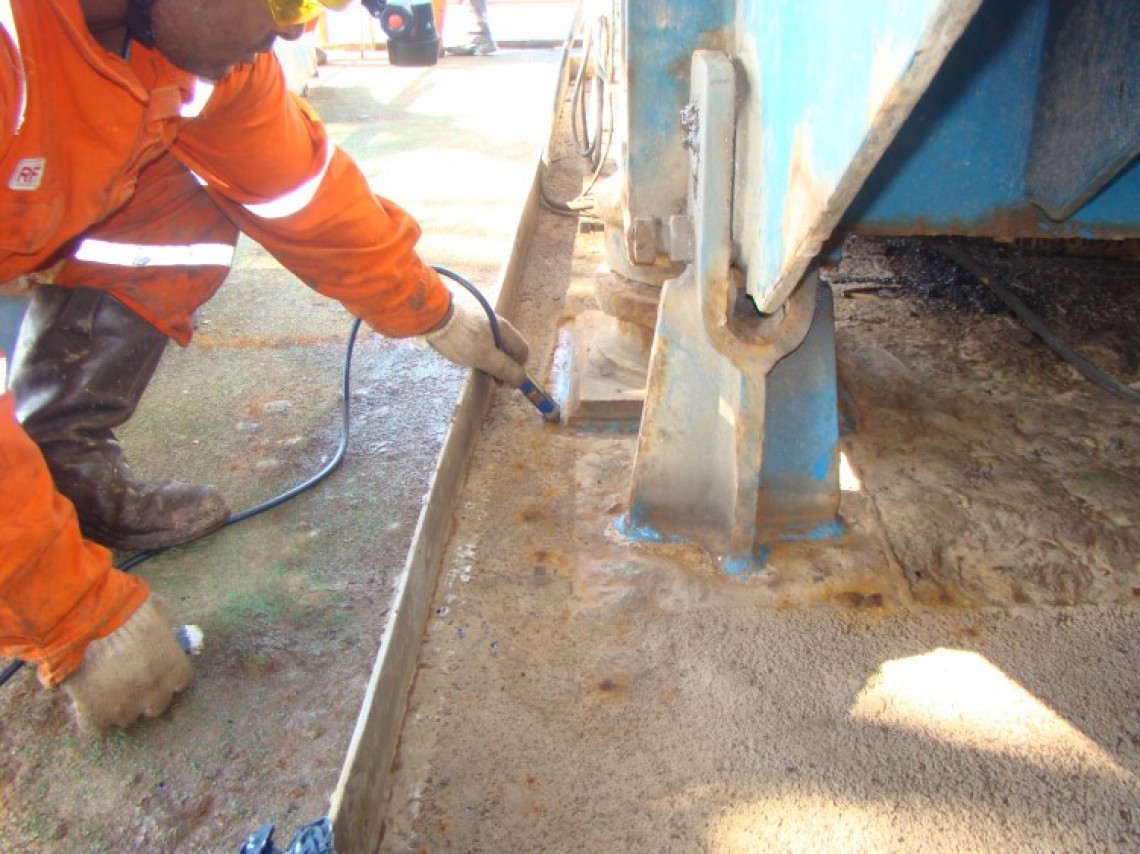

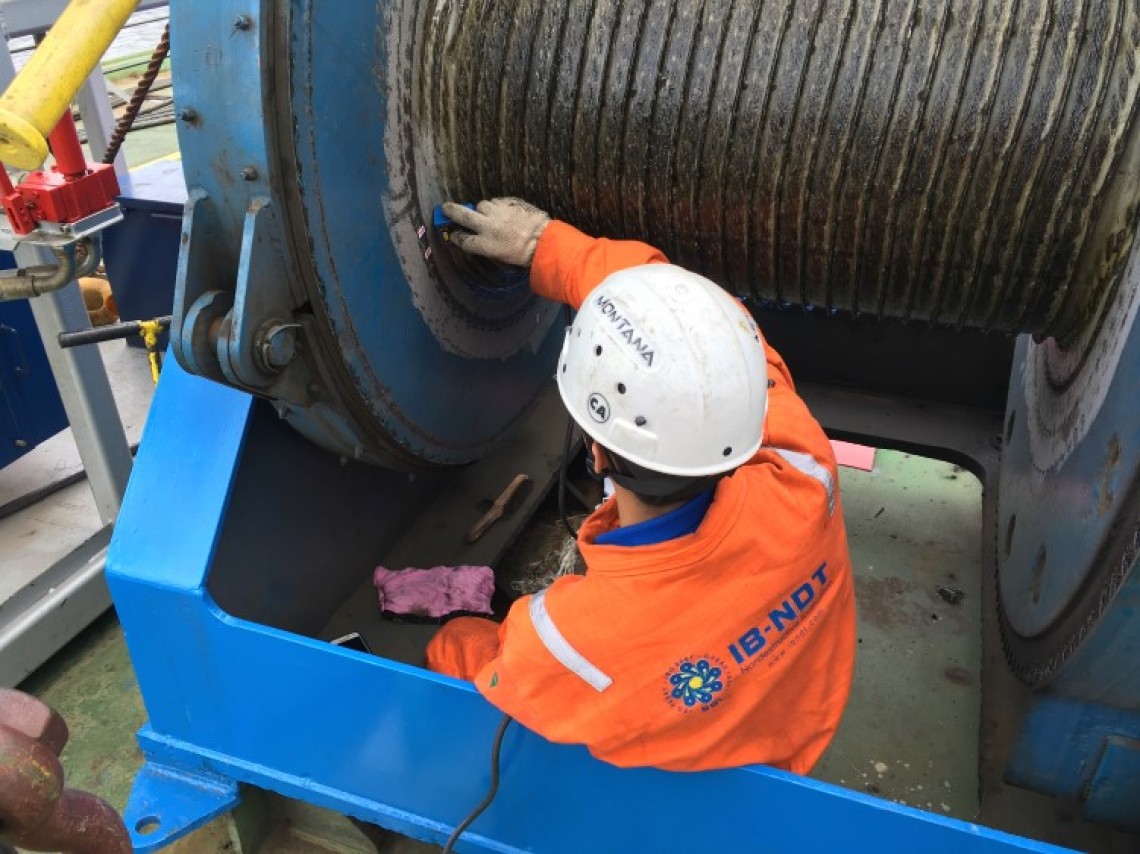

A inspeção consiste na passagem e sonda na margem do cordão de solda ou na superfície onde que se detectar a existência de trincas. Essa operação é realizada pelo “Operador de sonda” que pode ser Alpinista Industrial. A condução do ensaio e interpretação de dá pelo “Inspetor de ACFM” que opera o sistema de inspeção. A IB-NDT possui equipamentos “AMIGO” de tecnologia da TSC.

O PRINCÍPIO FÍSICO DO ACFM

As correntes próximas a trinca acarretam numa elevação da densidade de fluxo magnético na superfície (no plano xy). Repare que parte das linhas de fluxo se deslocam pela superfície da trinca e não são detectadas por uma bobina sensora. Devido à deformação das correntes próximas à extremidade da trinca é observada uma elevação da densidade de fluxo magnético perpendicular à superfície.

O ACFM pode ser aplicado em Revestimentos não condutores, com até 5mm de espessura.

Os fatores de destaque nesta tecnologia são:

•  Identificação, dimensionamento e a profundidade de trincas sem necessidade de retirada de tintas ou revestimentos com até 5mm;

•  Velocidade de passagem da sonda até 10 mm/s;

•  Sistema de sonda portáteis que permitem o uso com Alpinismo Industrial;

• Sistemas de sondas que permitem a in  speção em geometrias complexas e temperaturas até >500˚C;

•  Não consome água, ar comprimido e outros insumos;

• Produtividade maior que as técnicas de corrente parasitas, líquidos penetrantes e Partículas Magnéticas;

•  A IB-NDT possui procedimento aprovado por Inspetor N3 e atendendo as seguintes normas;

•  ABNT NBR 15248:2012 - Ensaios não destrutivos — Inspeção por ACFM — Procedimento;

•  ASTM E2261 / E2261M – 12 - Pratica padrão para exame de solda usando a técnica de medição de Current Field alternado;

APLICAÇÕES

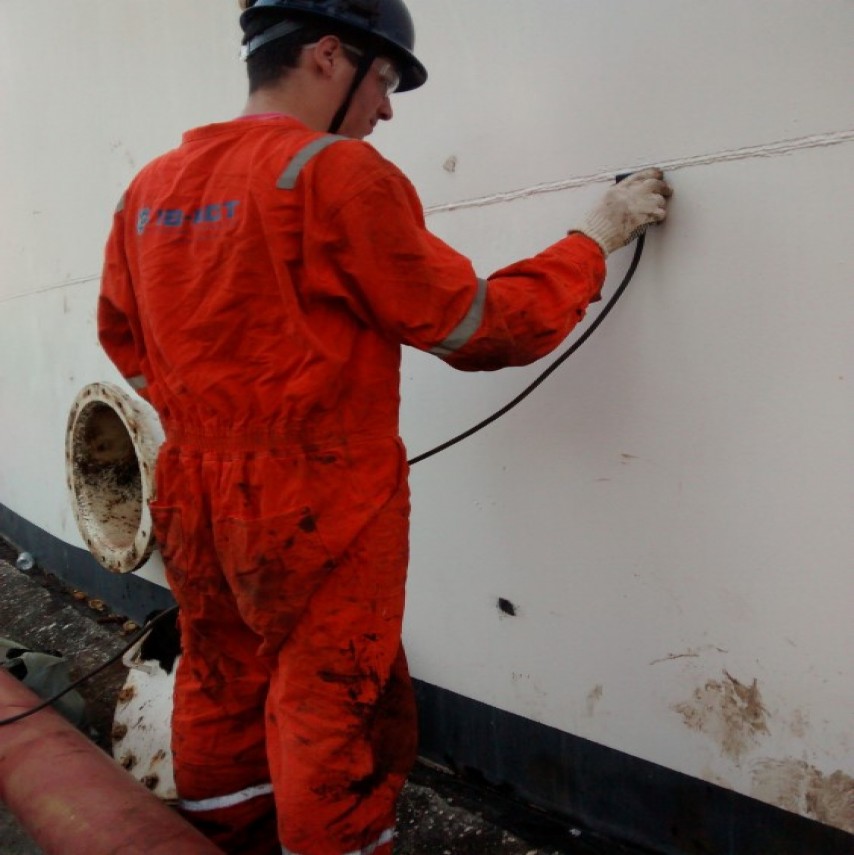

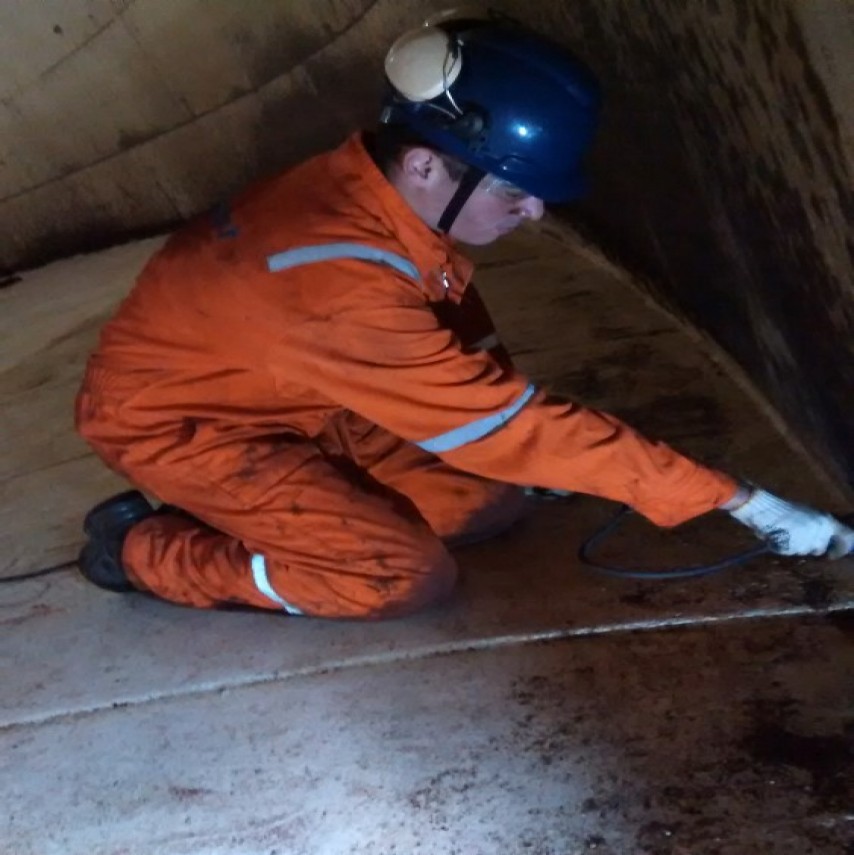

1.    Detecção de trincas em Tanques de armazenamento;

2.    Detecção de trincas em Vasos de pressão;

3.    Detecção de trincas em Esferas;

4.    Detecção de trincas em Tubulações;

5.    Detecção de trincas em Trocadores de calor;

6.    Detecção de trincas em Pontes rolantes;

7.    Detecção de trincas em Guindastes;

8.    Detecção de trincas em Empilhadeiras;

9.    Detecção de trincas em Estacker Reclamer;

10.  Detecção de trincas em Carregadoras de navio;
