A inspeção por emissão acústica é um método de inspeção global para detecção de atividade de emissão acústica. Estas atividades estão relacionadas a trincas, corrosão, deformação plástica, deformação elástica, vazamentos e arcos elétricos em material isolante. Também pode ser aplicado a extensa faixa de materiais e espessuras, além de estruturas em operação, à temperatura ambiente ou elevada.

O PRINCIPIO DA TÉCNICA

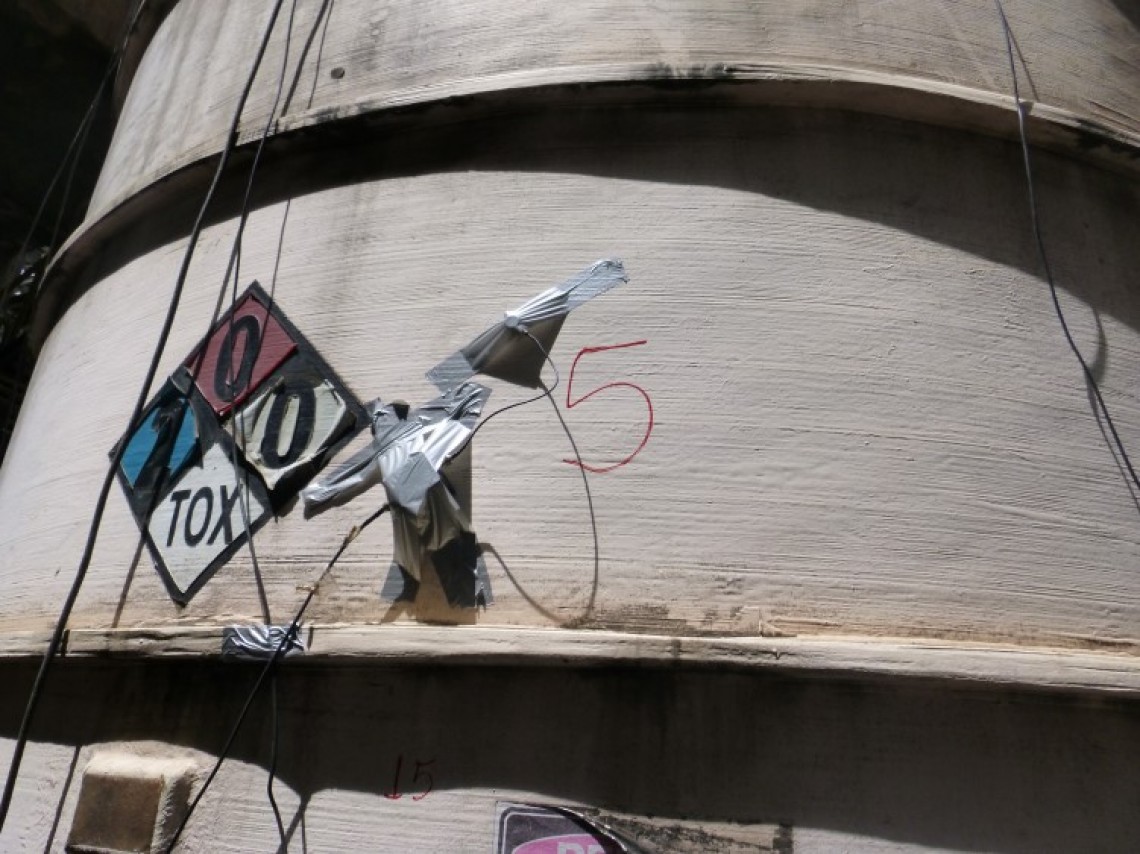

O princípio físico da Emissão acústica técnica de inspeção é que o crescimento de uma descontinuidade provocado por um campo de tensão irá emitir um sinal sonoro. Este sinal é similar àquele introduzido pela inspeção ultrassônica. O sinal emitido viaja pela estrutura e é capturado por transdutores posicionados na superfície do equipamento inspecionado. A emissão acústica é capaz de detectar a propagação de descontinuidades internas ou que aflorem à superfície. A localização das descontinuidades pode ser estimada mediante os tempos de chegada dos sinais aos sensores. A localização precisa, assim como o tamanho e a orientação da descontinuidade, pode ser obtida com outras técnicas não-destrutivas.

A emissão acústica detecta descontinuidades que liberem energia de deformação quando a estrutura é tensiona da. Eventos tipicamente detectados durante a inspeção por emissão acústica incluem crescimento de trincas de fadiga, danos induzidos pela ação do hidrogênio, corrosão sob tensão, empolamentos, corrosão avançada e quebra de fibras em materiais plásticos reforçados com fibra de vidro.

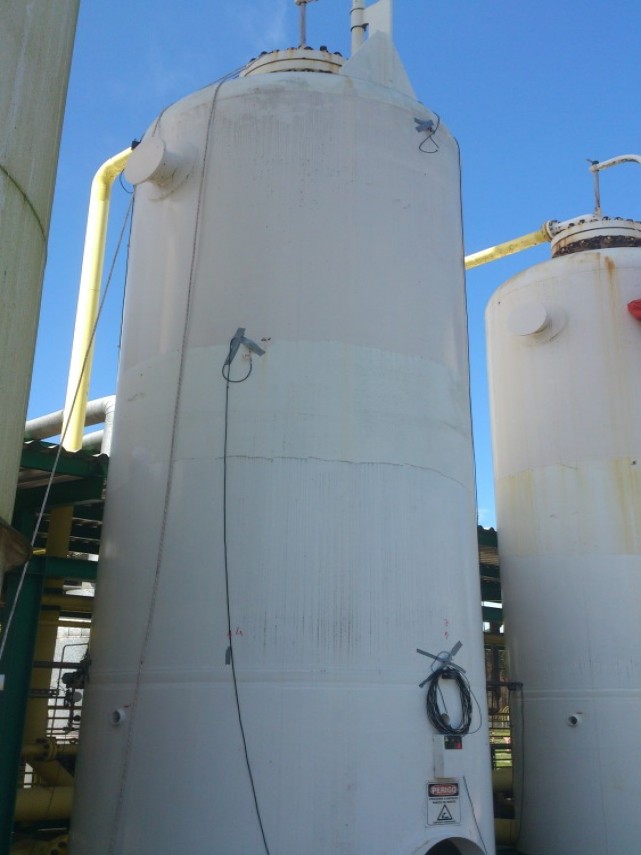

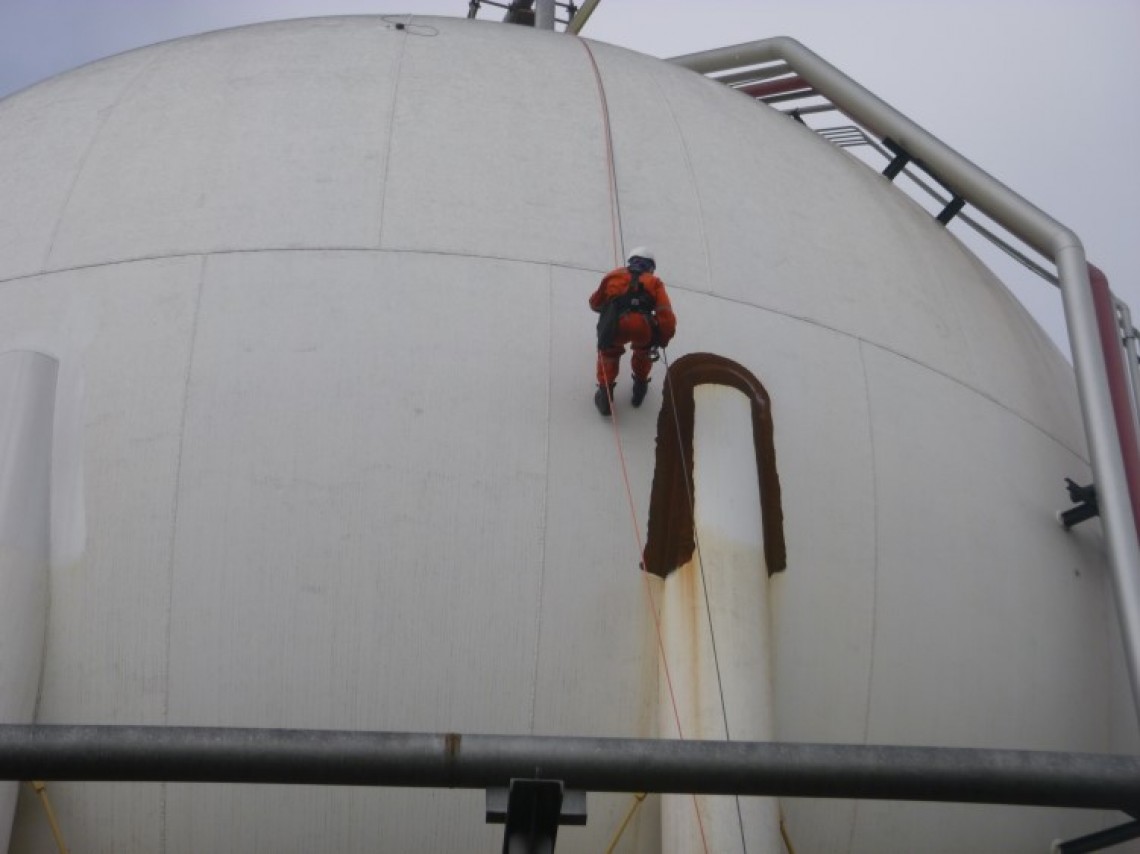

A Emissão Acústica pode varrer grandes áreas de inspeção, normalmente não acessíveis por outros métodos, sendo deste modo ideal para a inspeção em tempo real em estruturas e componentes mecânicos de grande porte.

Possuímos equipamentos e softwares de tecnologia Russa, o que nos permite, aliar a experiência de 50 anos seja na fabricação de equipamento e inspeção em nossas análises.

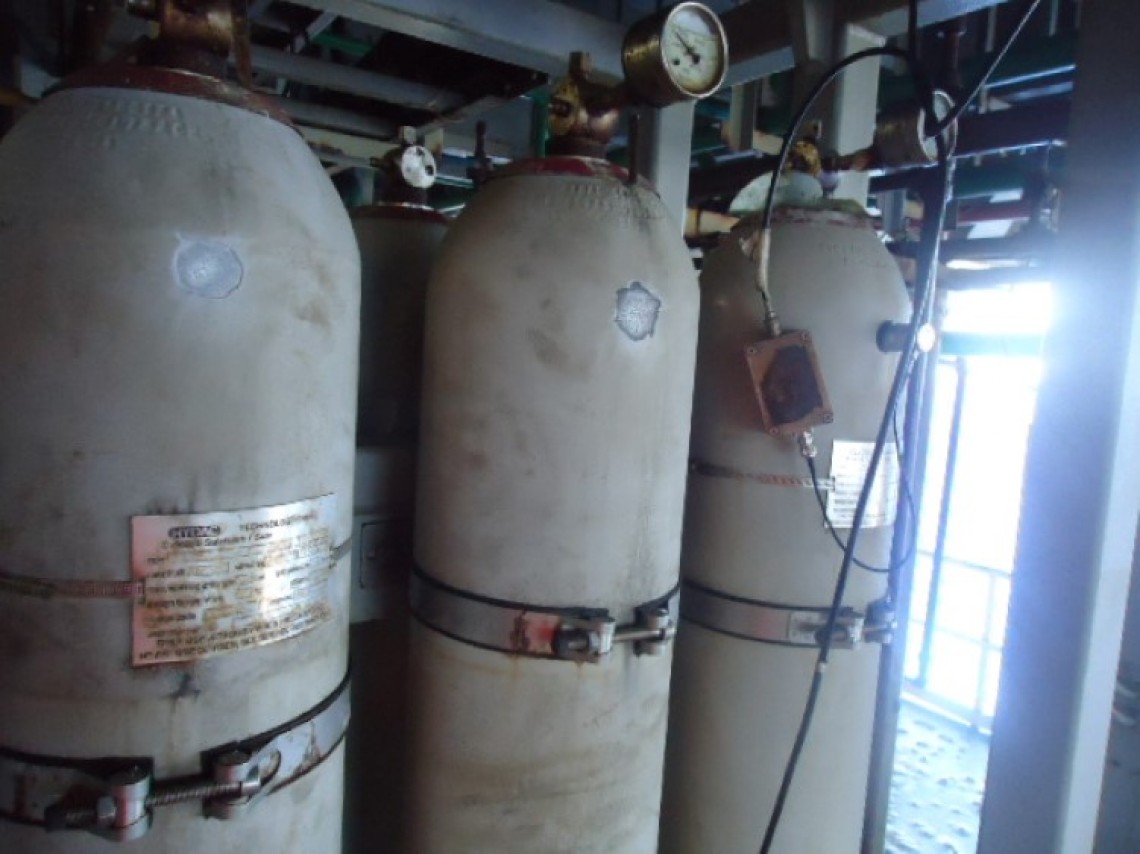

Muitas vezes a emissão acústica pode ser aplicada para substituir o exame visual interno ou teste hidrostáticos, nos casos previstos na NR-13. Essa substituição é sempre acompanhada de uma análise de risco onde entre outros aspectos é considerado o mecanismo de dano atuante.

EQUIPAMENTOS UTILIZADOS

Os equipamentos de EA são do fabricante – RANIS/FORTECHLAB, Rússia. O sistema faz o posicionamento de sinais de EA (Na diferença de tempo de chegada de ondas elásticas para pelo menos 3 sensores no caso de uma localização planar) de acordo com os dados recebidos permite classificar os defeitos quanto sua intensidade. A precisão da localização das fontes de emissão acústica é igual à duas vezes a espessura do item avaliado ou 5% da distância do espaçamento do sensor, o que for maior. Os parâmetros de medição:

•     ARRIVAL TIME;

•    PEAK AMPLITUDE: O circuito mede o Peak Amplitude com uma precisão de ±1,5dB.O dinâmico utilizável é 85dB com 1dB de resolução sobre a frequência da banda utilizada. O valor da Amplitude é especificado e referenciado a um sensor de 1 μV;

•    MEASURED AREA OF THE RECTIFIED SIGNAL ENVELOPE (MARSE) : O circuito mede MARSE com uma precisão de ±5%;

•    TRUE ENERGY: O circuito mede True Energy com uma precisão de ±5%;

•    COUNTS (EVENTS);

•    HITS: A taxa de transferência de dados gravada é superior a 5000 hits/canal/seg. O sistema não tem nenhuma defasagem superior a 5 segundos entre a gravação e exibição de dados durante taxas elevadas;

•    DURATION OF PULSES;

•    RISING TIME OF PULSES:

O circuito do processador principal é capaz de processar Arrival Time, Hits, Counts, Peak Amplitudes, MARSE, True Energy, Duration e Rising time of pulses em cada canal, e medir Threshold com precisão de ±0,5 dB sobre um range de 100 dB. O circuito detecta Counts sobre nível de Threshold com precisão de ±2%.

•    Sensores ELTEST LD, LD3-03M (100-150 KHz);

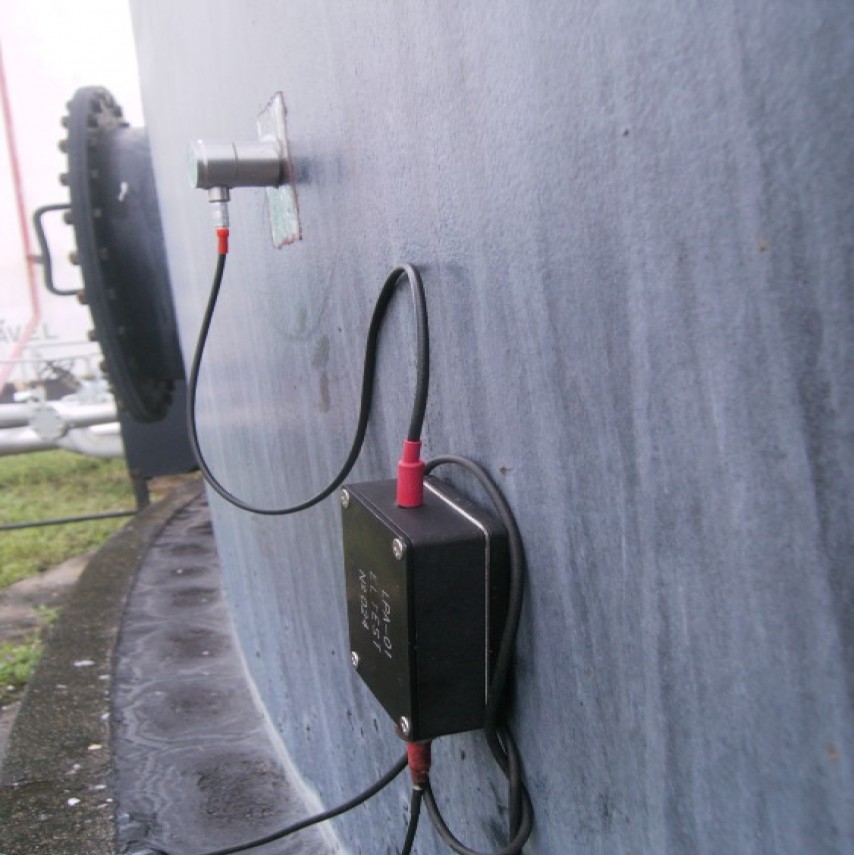

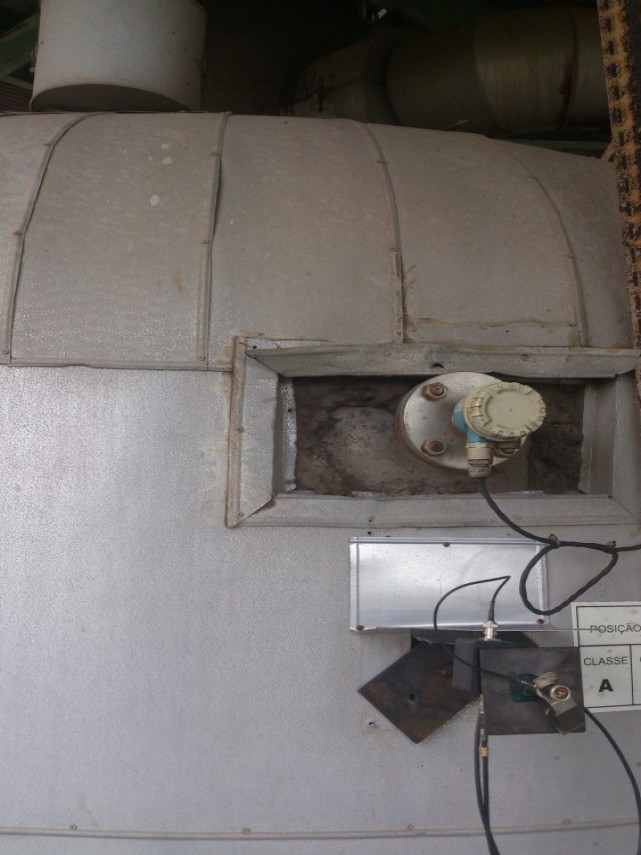

•  Pré-amplificadores tipo LPA-01 (ganho 40,60 dB) com suportes magnéticos integrados. Cabos coaxiais tipo RG-58 com conectores BNC, atenuação do sinal é menor do que 0,5 dB x 30 m de comprimento do cabo. Filtros preliminares são colocados no pré-amplificador e fornecem 24 dB/octave de atenuação de sinal. Um filtro de frequência de filtragem principal com range de 100-150 kHz foi ligado no equipamento de EA.

CLASSIFICAÇÃO DAS FONTES

As fontes se classificam de acordo com a sua atividade acústica e intensidade. Durante o ensaio são coletados dados de Contagem e Amplitude, de modo que para realizar a análise da atividade acústica de uma fonte, é feita a recontagem de eventos ou a recontagem das emissões, classificando-se como:

a)    Classe I - Considera-se que uma fonte é “NÃO ATIVA” se a emissão acústica da fonte for apresentada só uma vez durante o teste, neste caso não há ações de manutenção e  a região é determinada para histórico nas futuras inspeções;

b)       Classe II - Considera-se que uma fonte é “ATIVA” na classe 2, se sua recontagem de eventos ou sua recontagem de emissões continuas não aumentam com estímulos maiores ou constantes, neste caso será solicitada a programação de ensaios não destrutivos no local da atividade;

c)       Classe III - Considera-se que uma fonte é ativa na classe 3, se sua recontagem de eventos ou sua recontagem de emissões continua aumentam com estímulos maiores, neste caso a região é localizada e será solicitada a imediata realização de ensaios não destrutivos no local da atividade;

d)     Classe IV - Considera-se que uma fonte é criticamente ativa na classe 4, se o ritmo ou a velocidade de mudança de sua recontagem de eventos ou sua recontagem de emissões, com respeito ao estímulo, aumentam consistentemente ou se o tipo de mudança de sua recontagem de eventos ou a recontagem das emissões, com respeito ao tempo, aumenta de forma consistente ao estímulo constante, neste caso o ensaio deve ser interrompido e o vaso de pressão deve ser interditado, aplicado os ensaios não destrutivos para caracterização da emissão e o reparo realizado antes da entrada em operação.
